Neue Tools von Cambridge IC zur einfachen Inbetriebnahme und Evaluierung !
Die resonante induktive Sensortechnologie von der Firma Cambridge IC ermöglicht eine absolute Positionserfassung beweglicher Teile. Mit Hilfe der Sensorplatinen (PCBs) wird dabei die lineare, rotatorische, bogenförmige oder zweidimensionale Position des sich bewegenden Gebers (Target) gemessen. Die Auswertung erfolgt durch einen Sensor-Prozessor-IC (CTU), der über eine SPI-Schnittstelle verfügt. Diese wird für die Konfiguration, die Initiierung der Messung oder zum Weiterleiten der Messergebnisse an einen Host genutzt.

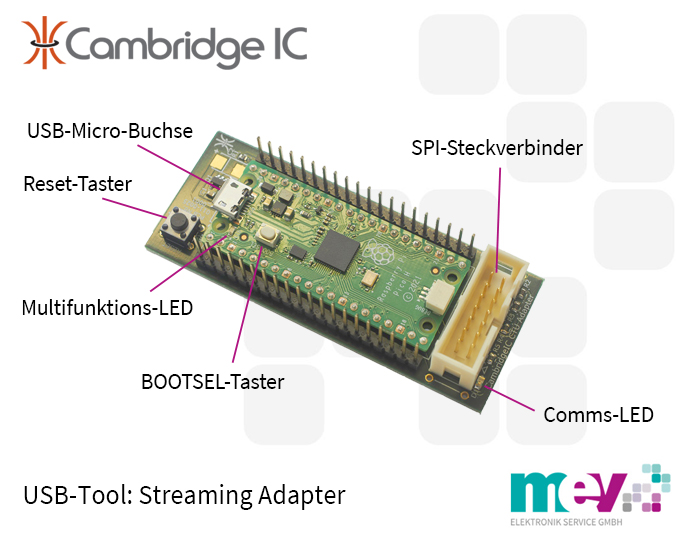

Streaming Adapter
Zur Kommunikation über USB wurde nun von Cambridge IC der neue Streaming Adapter vorgestellt. Dieser erfasst – anders als der Vorgänger CTU-Adapter – die Messungen über SPI mit der maximal möglichen Datenrate. Über USB stellt er effizient die Messergebnisse zur Verfügung. Diese können dann z.B. mit Hilfe von einer PC-Software ausgewertet werden. Um die erforderlichen hohen Abtastraten zu erreichen, basiert der Streaming Adapter auf einem Raspberry Pi mit Dual-Core. Dieser fungiert als Host-System für die über SPI angeschlossenen CTU-ICs (CAM204, CAM312, CAM502). Außerdem ist es möglich mit dem Streaming Adapter die CTU-ICs mit einer neuen Firmware zu programmieren. Die Software des Streaming Adapter ist als Beispielcode geschrieben und ist auf Anfrage erhältlich.
Features
- Stromversorgung über USB
- USB-Betrieb mit voller Geschwindigkeit
- USB- und SPI-Kabel im Lieferumfang enthalten
- Der Streaming Adapter ist mit allen Cambridge IC-Entwicklungsplatinen kompatibel
Eigenschaften
- Bis zu 33.000 SPI-Schreib/Lesevorgänge pro Sekunde, abhängig vom angeschlossenen CTU-IC
- Bis zu 12,5 Mbit/s SPI-Taktrate, je nach angeschlossenem CTU-IC
- SPI-Timings kompatibel mit CTU-ICs
- 100 mA maximaler Ausgangsstrom als Stromversorgung
Anwendungen
- Anschluss der CTU-ICs (CAM204, CAM312, CAM502) an einen PC für Demos und Evaluierung
- Programmieren und Konfigurieren von CTU-ICs
- Prototyping und Evaluierung von Host-Software
PC-Software: CTU Streaming Demo
Für die Evaluierung der resonanten induktiven Sensortechnologie stellt die Firma Cambridge IC die neue Software CTU Streaming Demo vor. Mit Hilfe des neuen Streaming Adapters greift diese auf die Messwerte der CTU-ICs CAM204, CAM312 und CAM502 zu.
Die gemessene absolute Position wird graphisch auf einer 360°-Scheibe oder einem Lineal sowie numerisch dargestellt. Zusätzlich werden alle weiteren relevanten Informationen wie z.B. Amplitude und Frequenz angezeigt.
Links
Streaming Adapter | CAM204 | CAM312 | CAM502
Downloads
CambridgeIC_Induktive Resonator-Positionserkennung (PDF)
Streaming_Adapter_Datasheet (PDF)
CTUStreamingDemo-V0.4.2 (ZIP)
